Visual Tool Check

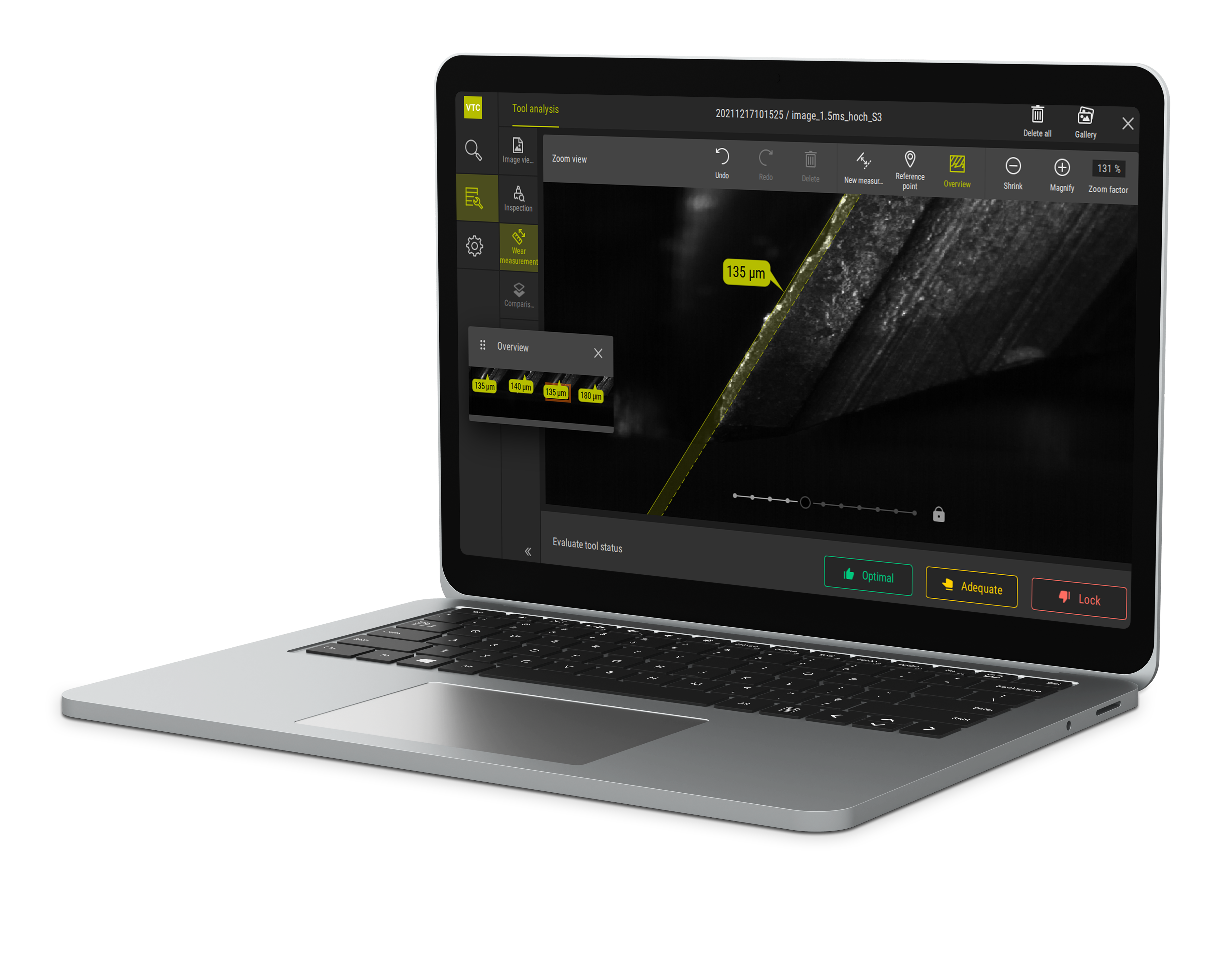

Nadat u close-ups van elke snijkant of gedetailleerde panoramaopnamen van de gehele omvang van het gereedschap hebt gemaakt, kunt u met de software de slijtage van het oppervlak meten. Leg op basis van de testwaarden voor elk gereedschap testrapporten aan en blokkeer versleten gereedschappen via de interface van de besturing.

In panoramaopnamen van de gehele omvang van het gereedschap kunt u afzonderlijke snijkanten virtueel wegspiegelen. Zo kunt u de snijkanten intuïtief controleren en de slijtageontwikkelingen documenteren. Dit levert ook belangrijke conclusies op voor het optimaliseren van zaagparameters en NC-programma's.

Fotoseries maken en in het inspectieoverzicht bekijken: vooral bij gereedschappen met een groot aantal snijkanten kunt u door de afzonderlijke foto's navigeren. De details worden in een zoomvenster weergegeven. Daarnaast kunt via een stoplichtfunctie een status toewijzen aan gereedschappen en met rood gemarkeerde gereedschappen direct in de gereedschapstabel van de TNC blokkeren.

Visual Tool Check maakt bij herhaaldelijke opnamen van een gereedschap dezelfde snijkantposities en verlichtingsinstelling mogelijk. Zo kunnen ook opnamen die in grotere intervallen zijn gemaakt met elkaar worden vergeleken. Deze automatisering maakt de gereedschapscontrole eenvoudiger ten opzichte van een handmatige microscopie in het laboratorium.

In de opnamecyclus definieert u welke aanzichten de camera moet vastleggen. Bij het maken van de foto's werkt de software geautomatiseerd. De fotodatabase is gestructureerd op basis van de aanduidingen uit de gereedschapstabel. Daarnaast kunt u de foto's gebruikerspecifiek groeperen op basis van een cyclusparameter.

In de vergelijkingsmodus geeft de software foto's van dezelfde snijkant naast elkaar weer. Zo kunt u het verloop van de slijtageontwikkeling direct visueel beoordelen. Ook worden veranderingen in een heatmap overlapt.
