HEIDENHAIN op de EMO 2025: KI-gebaseerde slijtagemeting met VT 122 en Visual Tool Check

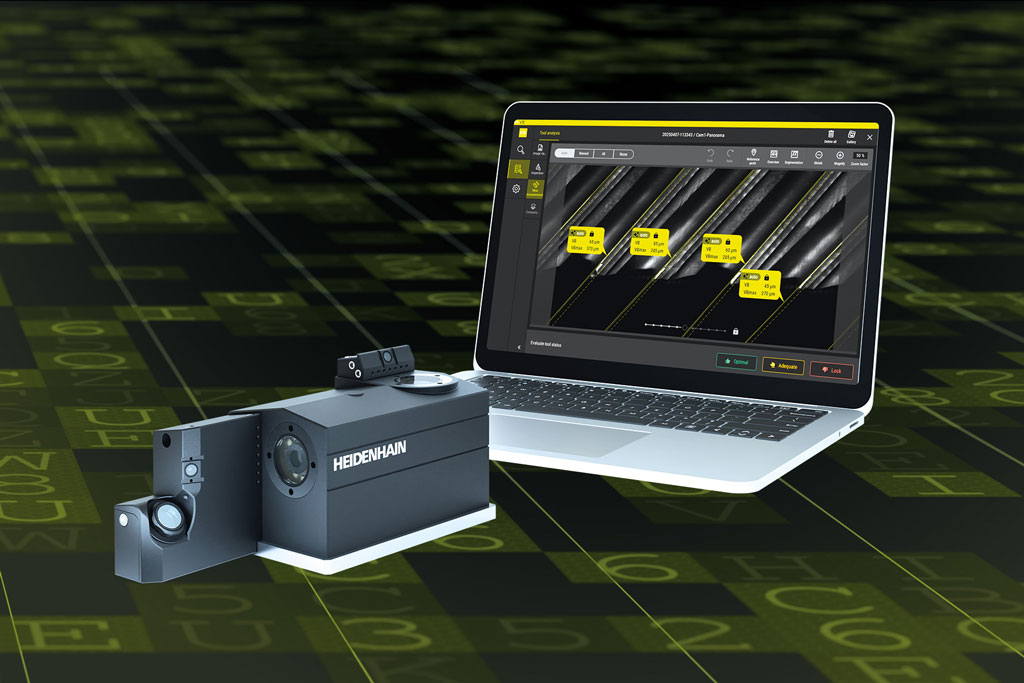

Camera VT 122 en software Visual Tool Check vormen een metend systeem voor een totale beoordeling van gereedschappen. Ze hebben drie taken in één: voorinstelapparaat voor gereedschap, gereedschapsmicroscoop en visuele gereedschapsinspectie. De VT 122 maakt geïntegreerd in het bewerkingsproces opnamen in de machineruimte. De software Visual Tool Check maakt een analyse van de opnamen mogelijk zonder omweg via een meetlaboratorium op het besturingsbeeldscherm of een pc op kantoor - in de nieuwe versie 1.6 inclusief op AI gebaseerde, geautomatiseerde slijtagemeting.
De gebruiker profiteert met het systeem van metende camera VT 122 en de software Visual Tool Check van concrete informatie over de toestand van de gereedschappen in zijn machine. Zo kan hij de levensduur van zijn gereedschappen optimaal benutten. Tegelijkertijd wordt het proces betrouwbaarder, omdat schade aan gereedschap, werkstuk en machine wordt voorkomen, en wordt door het gebruik van gereedschappen met intacte geometrieën de bewerkingsnauwkeurigheid vergroot. De contactloze gereedschapscontrole bespaart niet-productieve tijd, omdat de beelden tijdens de bewerking direct uit de machineruimte op het beeldscherm van de besturing of een pc worden weergegeven.
Camera VT 122 maakt in combinatie met de nieuwe versie 1.6 van de software Visual Tool Check een op AI gebaseerde slijtagemeting mogelijk, die tot nu toe handmatige processen volledig automatiseert. De snelle procesdocumentatie is in de bewerkingsprocessen geïntegreerd en biedt een doorslaggevend voordeel voor meer dan alleen de sectoren aerospace en medical. De gebruiker stuurt de op AI gebaseerde slijtagemeting heel eenvoudig aan via de VTC-cycli. De besturing verplaatst het gereedschap dan met een langzaam draaiende spil vóór de camera. Zo ontstaat een panoramaopname van het gereedschap langs alle snijkanten. De software Visual Tool Check 1.6 bepaalt daaruit volautomatisch de slijtage van de vrije vlakken.

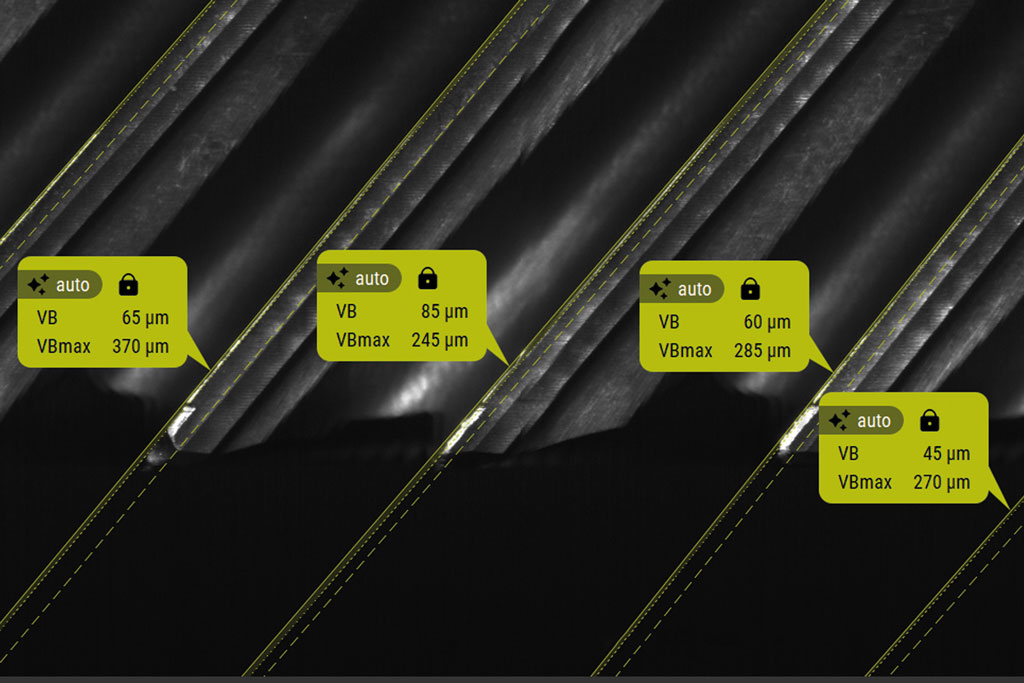

De weergave van de op AI gebaseerde resultaten is eenvoudig en overzichtelijk: elke snijkant wordt individueel geanalyseerd en voor de slijtageomvang worden de maximale en gemiddelde waarde weergegeven en ook automatisch opgeslagen. De gebruiker kan hiervoor individuele waarschuwings- en blokkeringsgrenzen definiëren, de slijtageontwikkeling van zijn gereedschappen laten weergeven en deze voor verdere analyse naar csv-bestanden exporteren. Daarmee is metend camerasysteem VT 122 met de nieuwe software Visual Tool Check 1.6 van HEIDENHAIN de eerste oplossing voor automatische slijtagemeting van gereedschap voor de gereedschapsmachine.
