Contourbesturing TNC7 select

Compact, krachtig, 5-assige simultane bewerking

Maximaal vijf interpolerende assen en acht digitale regelkringen
Gerichte 5-assige functionaliteit
Geoptimaliseerd voor CAM-gebaseerde productieprocessen
Moderne TNC7-gebruikersinterface met 16" bedieningspaneel
Hoge baankwaliteit en uitstekende oppervlaktekwaliteit
Krachtige precisie- en technologieopties
Naadloze integratie in digitale productieomgevingen

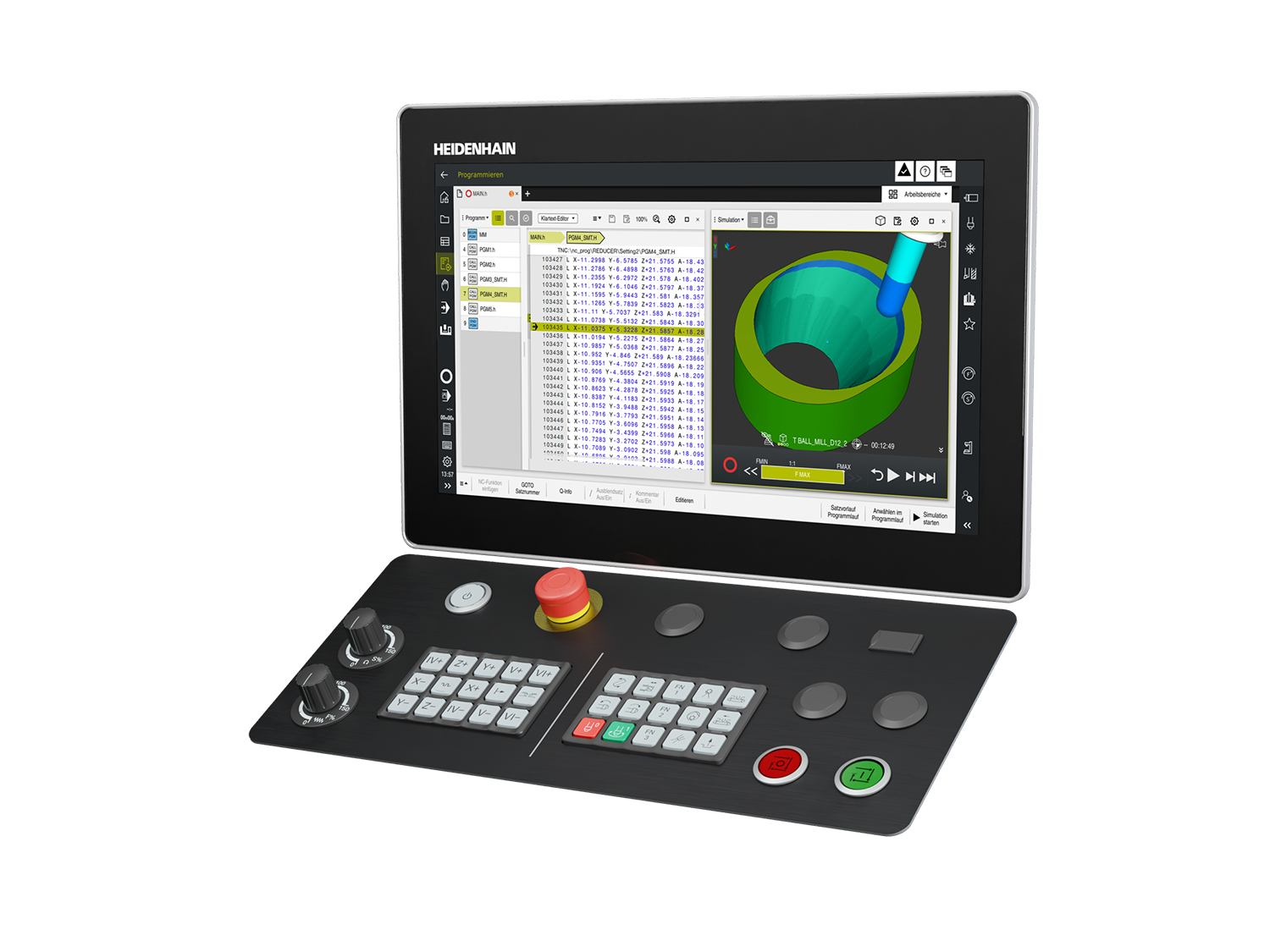

[Translate to Niederländisch:] Die Bahnsteuerung TNC7 select ist optimiert für CAM-basierte Fertigungsprozesse

Maximale precisie en dynamiek

Hoge maatnauwkeurigheid, optimale oppervlaktekwaliteit en stabiele productieprocessen met technologieën en softwareopties, afgestemd op krachtige 5-assige bewerking: KinematicsOpt voor de optimalisatie van de machinekinematica, talrijke connectivity-functies en gantry-ondersteuning.

Moderne 5-assige productie

De TNC7 select biedt een hoge dynamiek, maximale precisie en een moderne gebruikersbegeleiding voor machines die zijn afgestemd op productieve en nauwkeurige 5-assige simultane bewerking. Voor de machinefabrikant betekent dit een optimaal schaalbaar platform binnen de TNC7-familie.

Compact bedieningsconcept

Dankzij de componenten op het 16" bedieningspaneel maakt de TNC7 select compacte machineontwerpen en ergonomische bedieningsplaatsen mogelijk die weinig ruimte innemen. Tegelijkertijd profiteren gebruikers van de moderne TNC7-gebruikersinterface: heldere structuren, snelle reactietijden en een intuïtieve bedieningslogica vergemakkelijken de dagelijkse omgang met de besturing en zorgen voor korte inwerktijden.

Geoptimaliseerd voor CAD/CAM

Deze besturing is speciaal ontworpen voor productieomgevingen waarin NC-programma’s voornamelijk met CAD-/CAM-systemen worden opgesteld voor de nauwkeurige en betrouwbare uitvoering van complexe programma’s. De operator richt zich daarbij op het instellen van de machine, het vastleggen van de referentiepunten en het bewaken van het proces.

Lokale contactpersoon zoeken

Downloads

Brochure – machinefabrikant

Brochure - Opties en accessoires

Gebruikersdocumentatie

5-assige krachtpatser in compact formaat

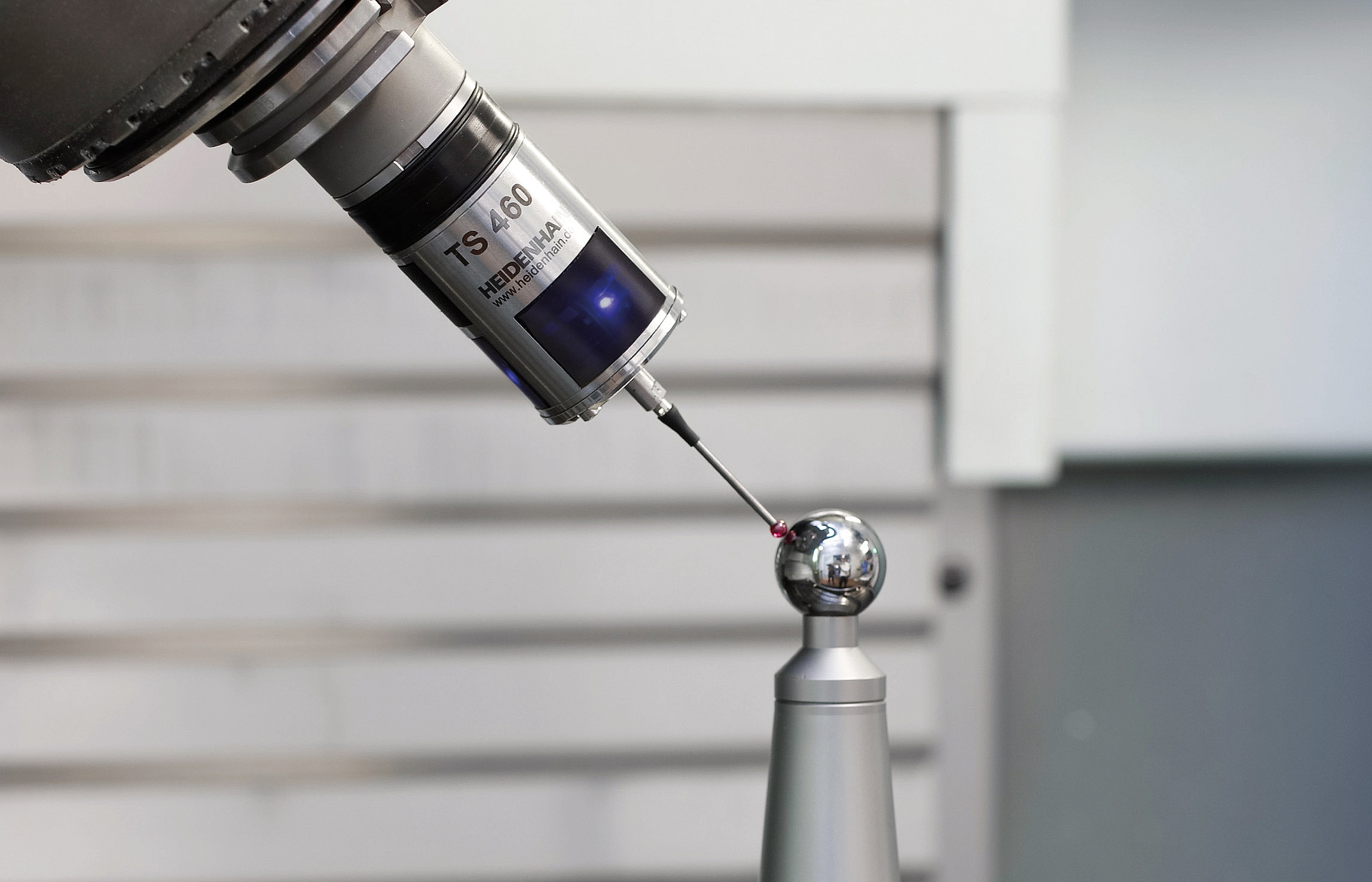

Kinematica controleren en optimaliseren

Met KinematicsOpt kan de besturing positiefouten bij rotatie-assen corrigeren en daarmee de nauwkeurigheid bij zwenk- en simultaanbewerkingen verhogen. Door herhaalde metingen en correcties kunnen zelfs temperatuurafhankelijke afwijkingen worden gecompenseerd. Voor het opmeten van de rotatie-assen wordt een kalibreerkogel op de machinetafel bevestigd en met het HEIDENHAIN-tastsysteem getast. Definieer eerst het meetpuntraster en stel voor elke rotatie-as afzonderlijk het gebied vast dat u wilt meten.

Verdere informatie

Connectivity-functies

Met de software-opties OPC UA NC Server en HEIDENHAIN DNC kunt u een naadloze koppeling maken met overkoepelende systemen, digitale productieomgevingen en moderne shopfloor-concepten. Met een internationaal gestandaardiseerde en breed beschikbare communicatietechnologie kunt u uw machines snel en eenvoudig koppelen aan uw productie-IT.

OPC UA NC Server HEIDENHAIN DNC

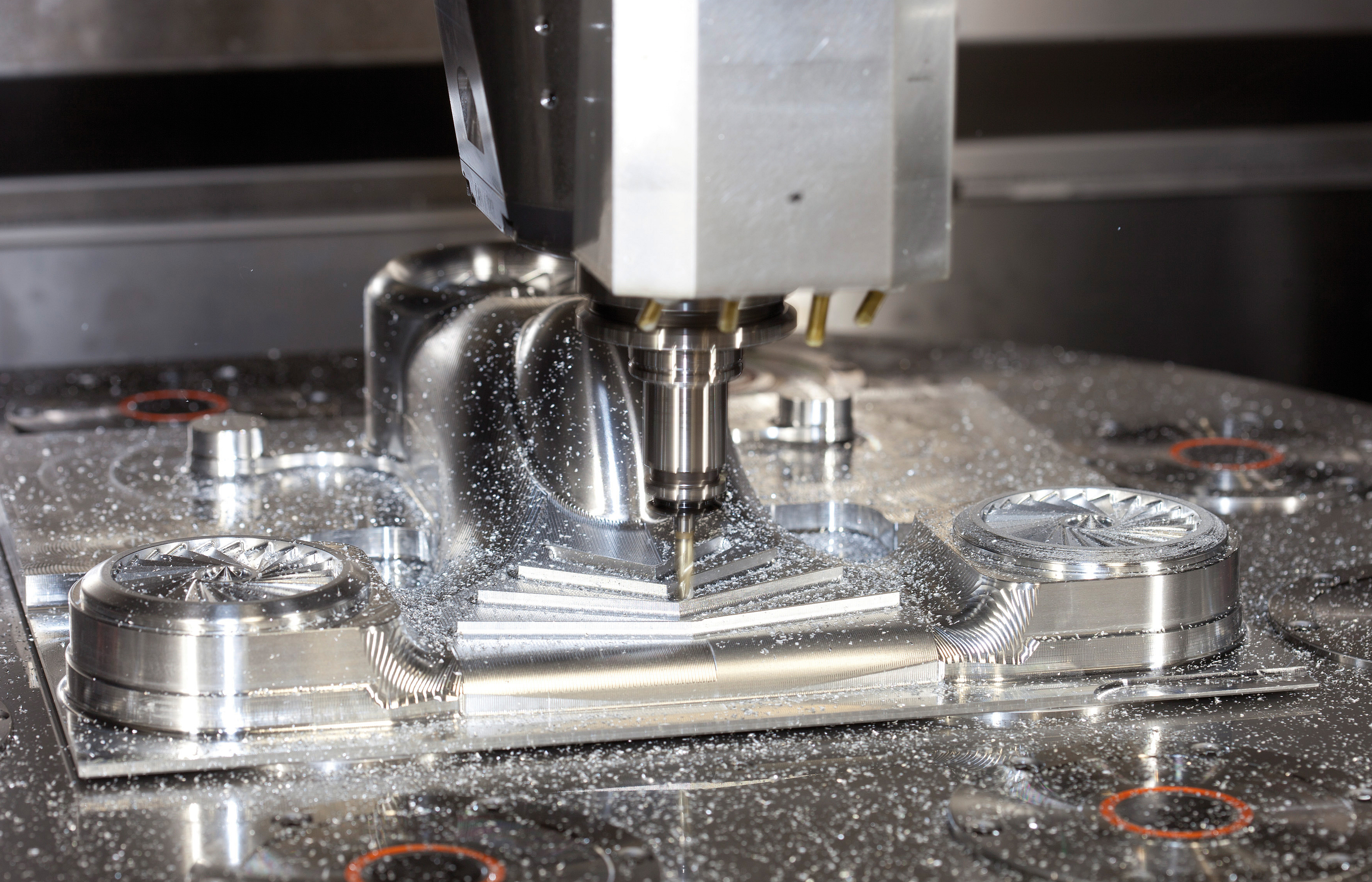

Dynamic Precision

Hoge precisie ondanks snelle asbewegingen: met het technologiepakket Dynamic Precision vermindert u dynamische fouten in de gereedschapsmachine en bereikt u hogere nauwkeurigheden aan de TCP. Zo verkrijgt u perfecte oppervlakken en kunt u tegelijkertijd snel werken. De softwareopties van dit pakket verbeteren de maatnauwkeurigheid, oppervlaktekwaliteit en dynamiek:

Cross Talk Comp. (CTC): compensatie van positieafwijkingen
Machine Vibr. Contr. (MVC): demping van machinetrillingen
Position Adapt. Contr. (PAC): positieafhankelijke aanpassing van regelparameters
Load Adapt. Contr. (LAC): lastafhankelijke aanpassing van regelparameters
Motion Adapt. Contr. (MAC): bewegingsafhankelijke aanpassing van regelparameters

Verdere informatie

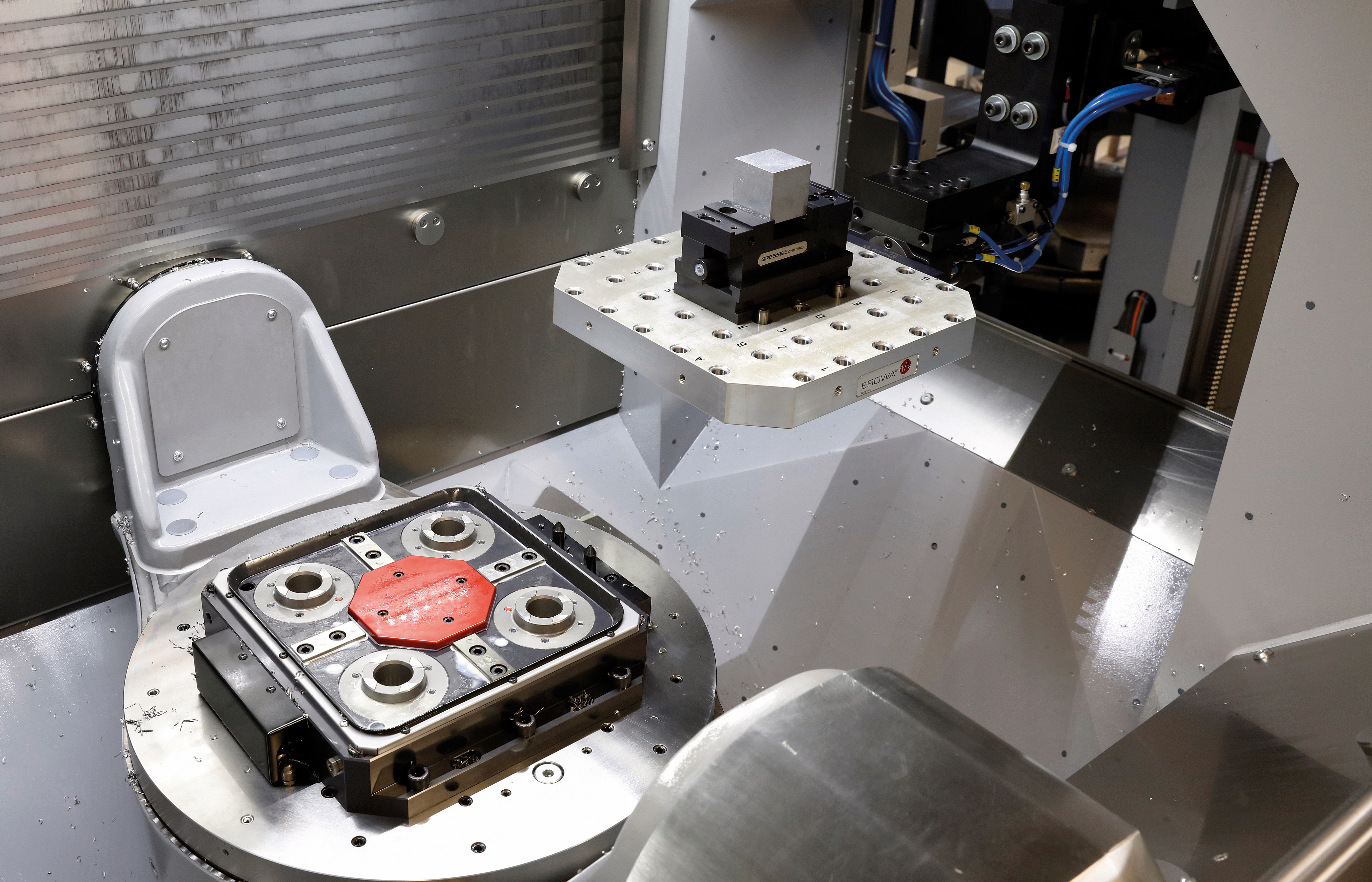

Batch Process Manager

Eenvoudige planning en uitvoering van meerdere productieopdrachten: met de Batch Process Manager kunt u terugkerende processen op een gebruiksvriendelijke manier automatiseren – ideaal voor serieproductie en onbemande looptijden. Door uitbreiding of combinatie van het pallet- en het uitgebreide gereedschapsbeheer (afzonderlijk verkrijgbare software-opties) biedt de Batch Process Manager bijv. de volgende aanvullende informatie:

Duur van de bewerking
Beschikbaarheid van benodigde gereedschappen
Actuele handmatige ingrepen
Programmatestresultaten van de toegewezen NC-programma's

Verdere informatie
