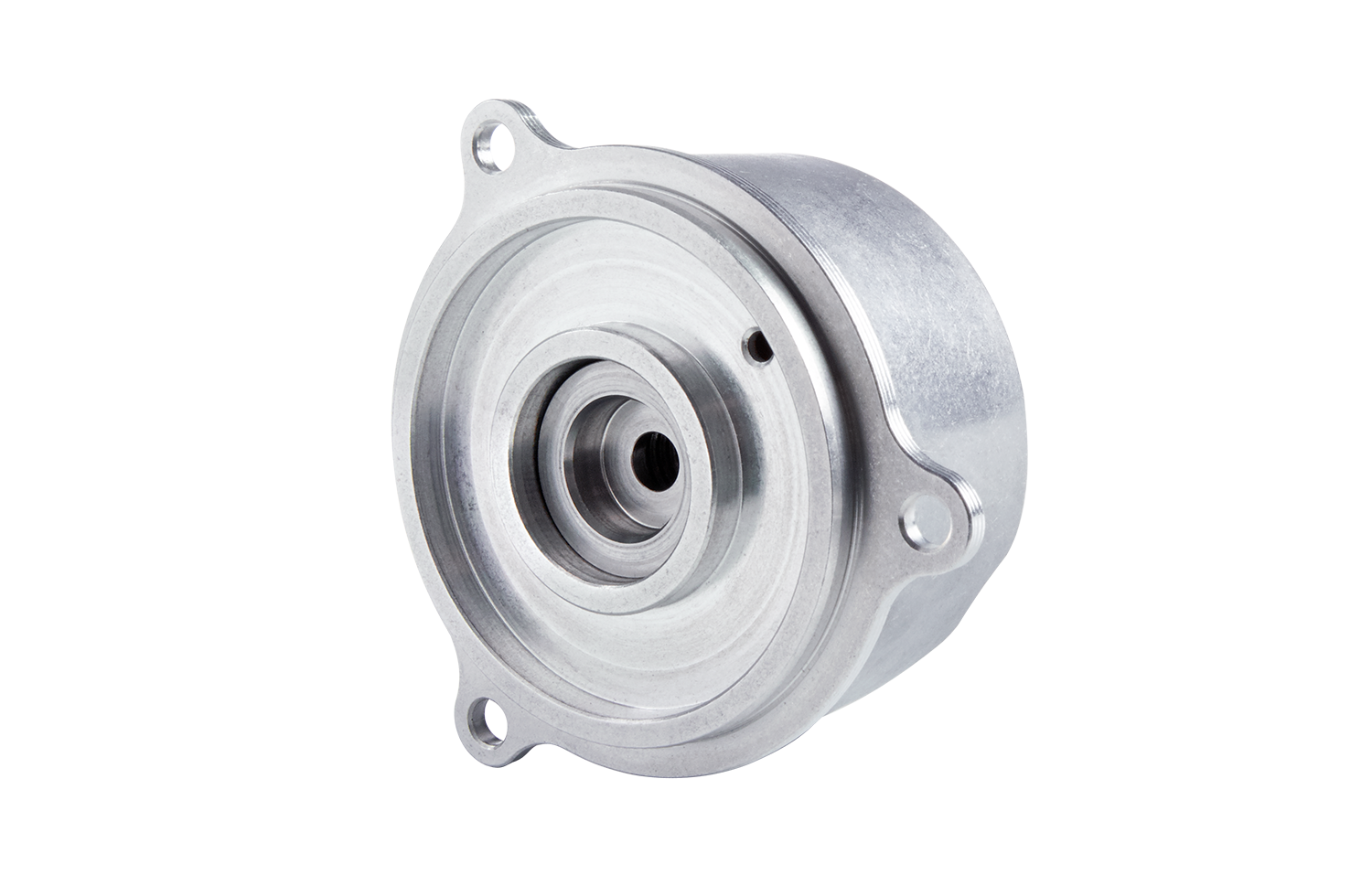

Serie ECI/EBI/EQI 1300

Absolute roterende encoders zonder eigen lagering

  • Hoge axiale tolerantie tot ±0,5 mm
  • Enkelzijdig open holle as
  • Robuuste inductieve aftasting
  • Positioneringsnauwkeurigheid tot ±65"
  • 524.288 posities/omw
  • Multiturn-functie tot 65.536 omwentelingen
  • Max. bedrijfstemperatuur 115 °C
  • Evaluatie van verschillende externe temperatuursensoren
  • Montagecompatibel met serie ECN/EQN 1300 en resolvergrootte 21
  • Interfaces: EnDat en DRIVE-CLiQ
  • Buitendiameter ≈ 56 mm

Robuuste uitvoering

De enkelzijdig open holle as maakt rechtstreekse koppeling mogelijk tussen de as van de roterende encoders en de as van de klant en biedt daardoor optimale stijfheid. Het inductieve tastprincipe is bovendien bijzonder goed bestand tegen vervuiling en trillingsbelastingen tot wel 400 m/s² aan de stator en 600 m/s² aan de rotor.



Functional Safety

Roterende encoders van deze serie zijn ook beschikbaar met Functional Safety en veilige mechanische aansluiting. De systeemgeïntegreerde oplossing voor toepassingen tot SIL 3 zorgt ervoor dat storingen tot een minimum worden beperkt en dat machines en installaties veilig gebruikt kunnen worden.

Breed toepassingsgebied

Ongeacht of de multiturn-uitvoering met tot wel 4.096 omwentelingen, met batterij-ondersteunde omwentelingsteller tot 65.536 omwentelingen of met externe temperatuursensorondersteuning werkt - deze serie biedt de juiste roterende encoders voor de meest uiteenlopende toepassingsgebieden.

Bewezen standaard

De roterende encoders van deze serie bieden een hoge betrouwbaarheid en geavanceerde techniek in een zeer robuust design. Al tientallen jaren bewijzen roterende encoders hun waarde in industriële toepassingen - wereldwijd en in grote aantallen.
