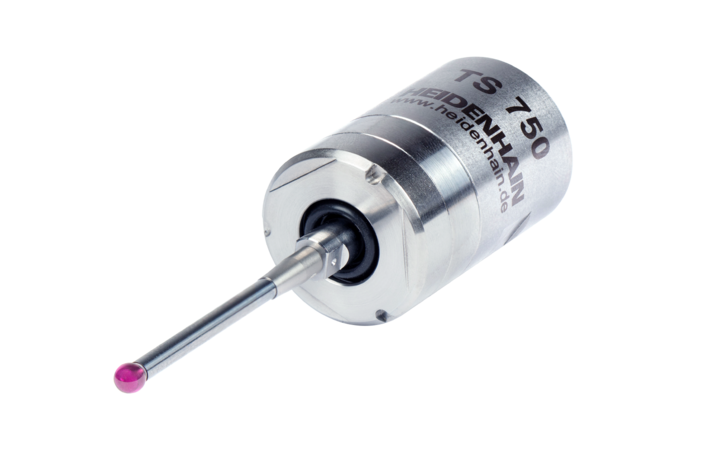

TS 150, TS 750

Tastsysteem voor werkstukken, voor slijpmachines en draaibanken

  • Hoge tastnauwkeurigheid tot ±1 µm (bij gebruik van de standaardtaststift T434)
  • Hoge tastreproduceerbaarheid voor een zeer goede meetwaardekwaliteit: tot 2 σ ≤ 0,25 µm
  • Signaaloverdracht: kabel
  • Interface: HTL
  • Tastsnelheid 3 m/min (bij tastsysteem TS 750: 1 m/min)
  • Beschermingsklasse IP68

Homogene tastnauwkeurigheid

De TS 750 werkt met uiterst nauwkeurige druksensoren en de schakelimpuls wordt door krachtanalyse gegenereerd. Daarbij worden de bij het tasten optredende krachten elektronisch verrekend. Deze methode maakt een uiterst gelijkmatige tastnauwkeurigheid van meer dan 360° mogelijk.

Zeer geringe tastkrachten

Vanwege de geringe tastkrachten van ca. 1,5 N (axiaal) resp. 0,2 N (radiaal) is bij het tastsysteem TS 750 een grote tastnauwkeurigheid en reproduceerbaarheid mogelijk en vrijwel zonder tastschade. De veerkracht van de veren werkt alleen door tot de machine tot stilstand komt.

Hoge performance

Reductie inactieve tijd: de eerste tastpositie kan al dienen als uitgangspunt voor metingen. Daardoor hoeft u geen herhaalde metingen uit te voeren. Een hoge tastreproduceerbaarheid – ook bij hoge tastsnelheden – reduceert bovendien inactieve tijd.

Duurzame nauwkeurigheid

Ook na 5 miljoen tastprocessen zijn de tastsystemen van het werkstuk van HEIDENHAIN nog uiterst nauwkeurig: dankzij de tastreproduceerbaarheid tot 2 σ ≤ 0,25 µm bij een tastsnelheid tot 1 m/min leveren de tastsystemen ook na langdurig gebruik nog betrouwbare meetwaarden.
