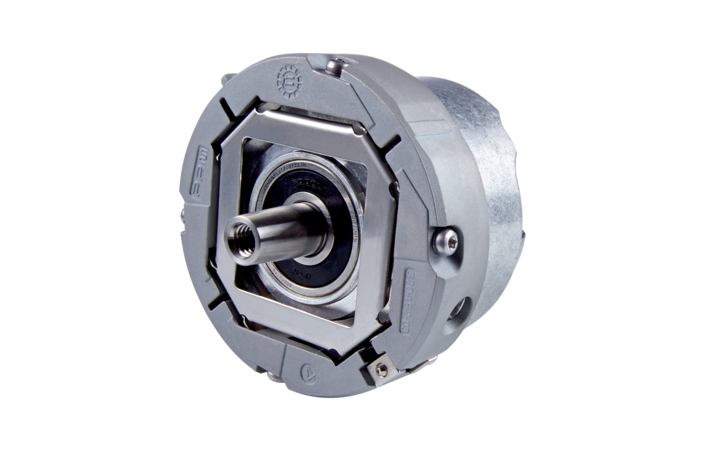

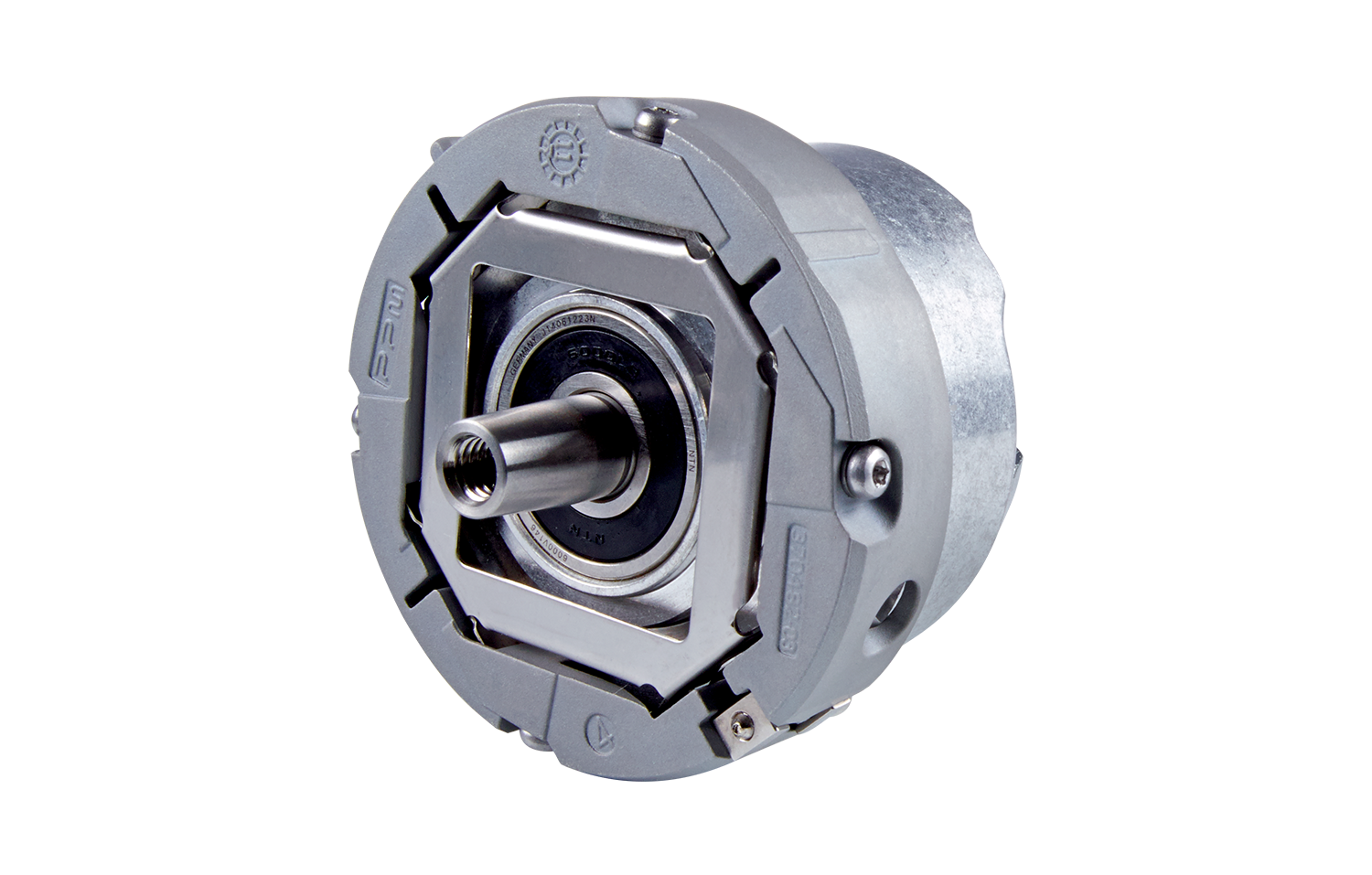

Serie ECN/EQN 1300

Absolute roterende encoders met eigen lagering

  • Hoge axiale tolerantie tot ±0,5 mm
  • Conische as
  • Zeer hoge positioneringsnauwkeurigheid tot ±20"
  • 33.554.432 posities/omw
  • Multiturn-functie tot 4096 omwentelingen
  • Max. bedrijfstemperatuur 115 °C
  • Evaluatie van verschillende externe temperatuursensoren
  • Interfaces: EnDat en DRIVE-CLiQ
  • Buitendiameter ≈ 56 mm

Functional Safety

Roterende encoders van deze serie zijn ook beschikbaar met Functional Safety en veilige mechanische aansluiting. De systeemgeïntegreerde oplossing voor toepassingen tot SIL 2 zorgt ervoor dat storingen tot een minimum worden beperkt en dat machines en installaties veilig gebruikt kunnen worden.

Robuuste uitvoering

De conusas maakt rechtstreekse koppeling mogelijk tussen de as van de roterende encoders en de as van de klant. Er is geen aanvullende rotorkoppeling noodzakelijk. Door de hoge stijfheid worden hogere bandbreedten bereikt in de regeling. Tegelijkertijd zorgt dit voor aanzienlijk minder onnauwkeurigheden en lagere montagekosten.

Flexibele koppeling

De statorkoppeling compenseert de speling tussen motor en roterende encoder en compenseert zo onnauwkeurigheden. Ook schuine uiteinden en axiale speling worden betrouwbaar gecompenseerd. De statorkoppeling maakt een zeer eenvoudige montage mogelijk.

Bewezen standaard

De roterende encoders van deze serie bieden een hoge betrouwbaarheid en geavanceerde techniek in een zeer robuust design. Al tientallen jaren bewijzen roterende encoders hun waarde in industriële toepassingen - wereldwijd en in grote aantallen.

Productvariant

Vind het product dat past bij uw behoefte - Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.
