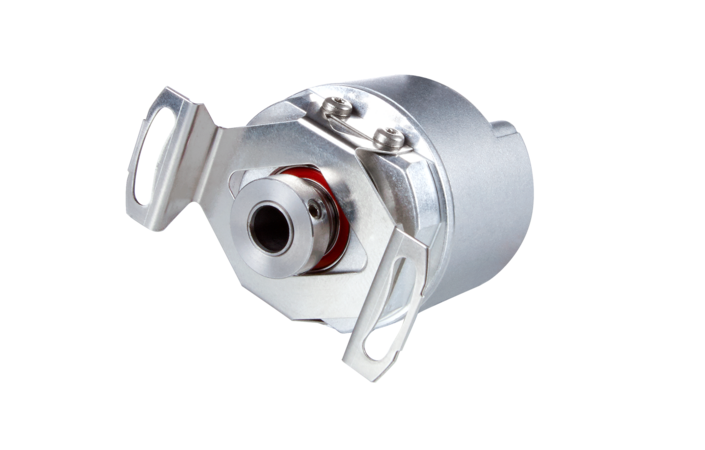

Serie ECN 1000 en EQN 1000

Absolute roterende encoders met eigen lagering

  • Hoge axiale tolerantie tot ±0,5 mm
  • Enkelzijdig open holle as Ø 6 mm
  • Positioneringsnauwkeurigheid tot ±60"
  • 8.388.608 posities/omw
  • Multiturn-functie tot 4096 omwentelingen
  • Max. bedrijfstemperatuur 100 °C
  • Interfaces: EnDat en DRIVE-CLiQ
  • Buitendiameter ≈ 35 mm

Rechtstreekse askoppeling

De holle as maakt een rechtstreekse koppeling mogelijk tussen de as van de encoder en uw as. Er is geen aanvullende rotorkoppeling noodzakelijk. Door de hoge stijfheid worden hogere bandbreedten bereikt in de regeling. Dit zorgt voor aanzienlijk minder onnauwkeurigheden.

Nauwkeurige positionering

Gelagerde roterende encoders met statorkoppeling garanderen een constant hoge nauwkeurigheid. Dankzij de optimaal op elkaar afgestemde componenten worden systeemnauwkeurigheden tot ±60 boogseconden bereikt.

Flexibele koppeling

De statorkoppeling compenseert de speling tussen motor en roterende encoders en compenseert zo effectief onnauwkeurigheden. Ook schuine uiteinden en zelfs axiale speling tot ±0,5 mm worden betrouwbaar gecompenseerd. Bovendien maakt de statorkoppeling een zeer eenvoudige montage aan het oppervlak mogelijk.

Compact model

De roterende encoders van deze serie bieden door hun buitendiameter van slechts 35 mm hoge betrouwbaarheid en robuust design, in een bijzonder compacte constructie. Dankzij hun geringe afmetingen zijn deze roterende encoders uitermate geschikt voor kleine inbouwruimtes.

Productvariant
