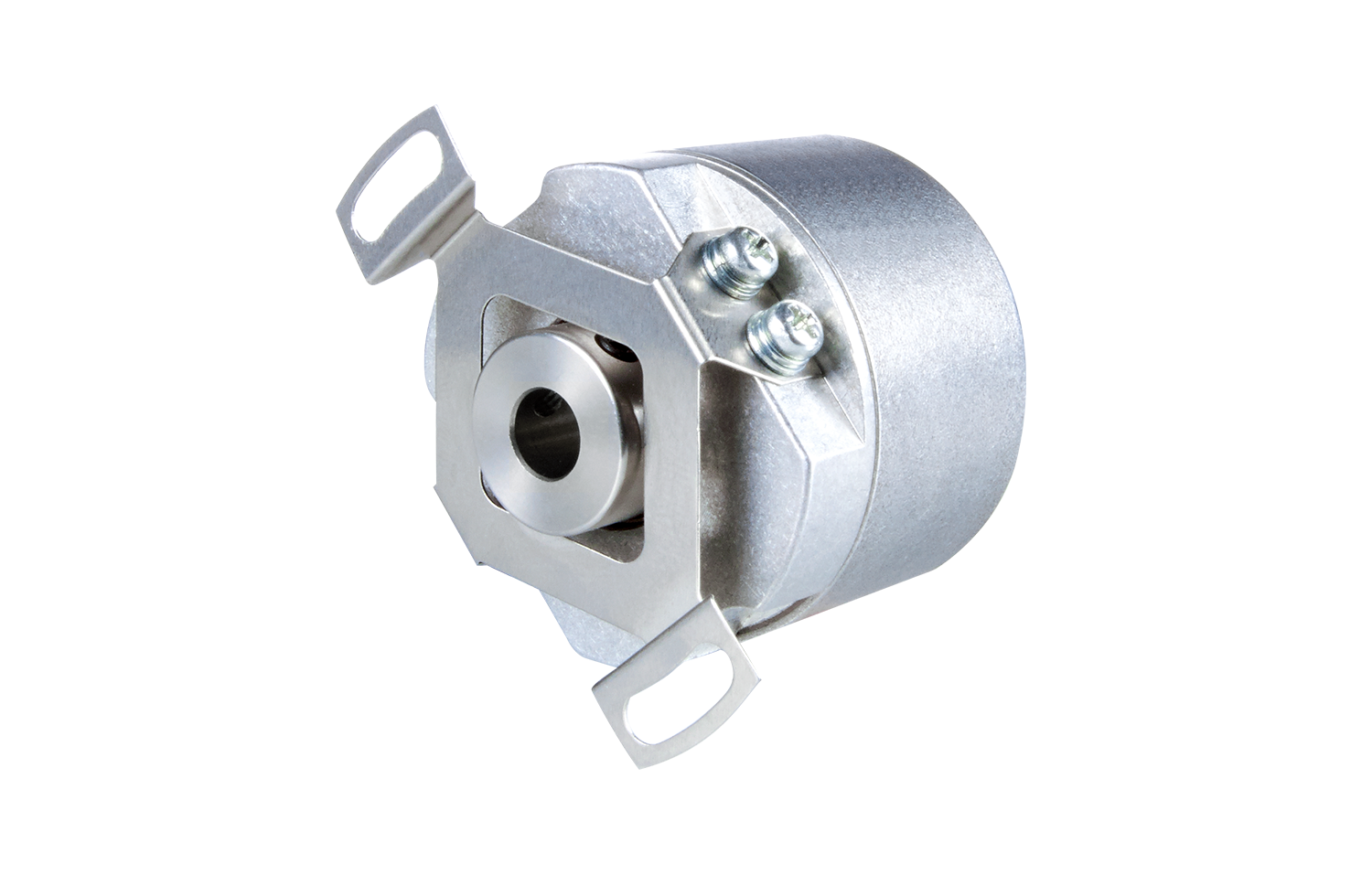

ERN 1023

Incrementele roterende encoders met eigen lagering

  • Axiale tolerantie tot ±0,15 mm
  • Enkelzijdig open holle as Ø 6 mm
  • Positioneringsnauwkeurigheid tot ±130"
  • Tot 8192 signaalperioden per omwenteling
  • Max. bedrijfstemperatuur 90 °C
  • Interface: TTL
  • Buitendiameter ≈ 35 mm

Rechtstreekse askoppeling

De holle as maakt een rechtstreekse koppeling mogelijk tussen de as van de encoder en uw as. Er is geen aanvullende rotorkoppeling noodzakelijk. Door de hoge stijfheid worden hogere bandbreedten bereikt in de regeling. Dit zorgt voor aanzienlijk minder onnauwkeurigheden.

Blokcommutatiesignalen

Roterende encoders van deze serie geven naast de TTL-signalen ook de blokcommutatiesignalen U, V en W uit voor directe aansturing van de motorcommutatie. Hierdoor zijn geen extra Hall-sensoren nodig voor de motorregeling.

Flexibele koppeling

De statorkoppeling compenseert de speling tussen motor en roterende encoders en compenseert zo effectief onnauwkeurigheden. Ook schuine uiteinden en zelfs axiale speling worden betrouwbaar gecompenseerd. Bovendien maakt de statorkoppeling een zeer eenvoudige montage aan het oppervlak mogelijk.

Compact model

De roterende encoders van deze serie bieden door hun buitendiameter van slechts 35 mm hoge betrouwbaarheid en robuust design, in een bijzonder compacte constructie. Dankzij hun geringe afmetingen zijn roterende encoders van deze serie ook geschikt voor bijzonder kleine inbouwruimtes.

Productvariant

Vind het product dat past bij uw behoefte - Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.
