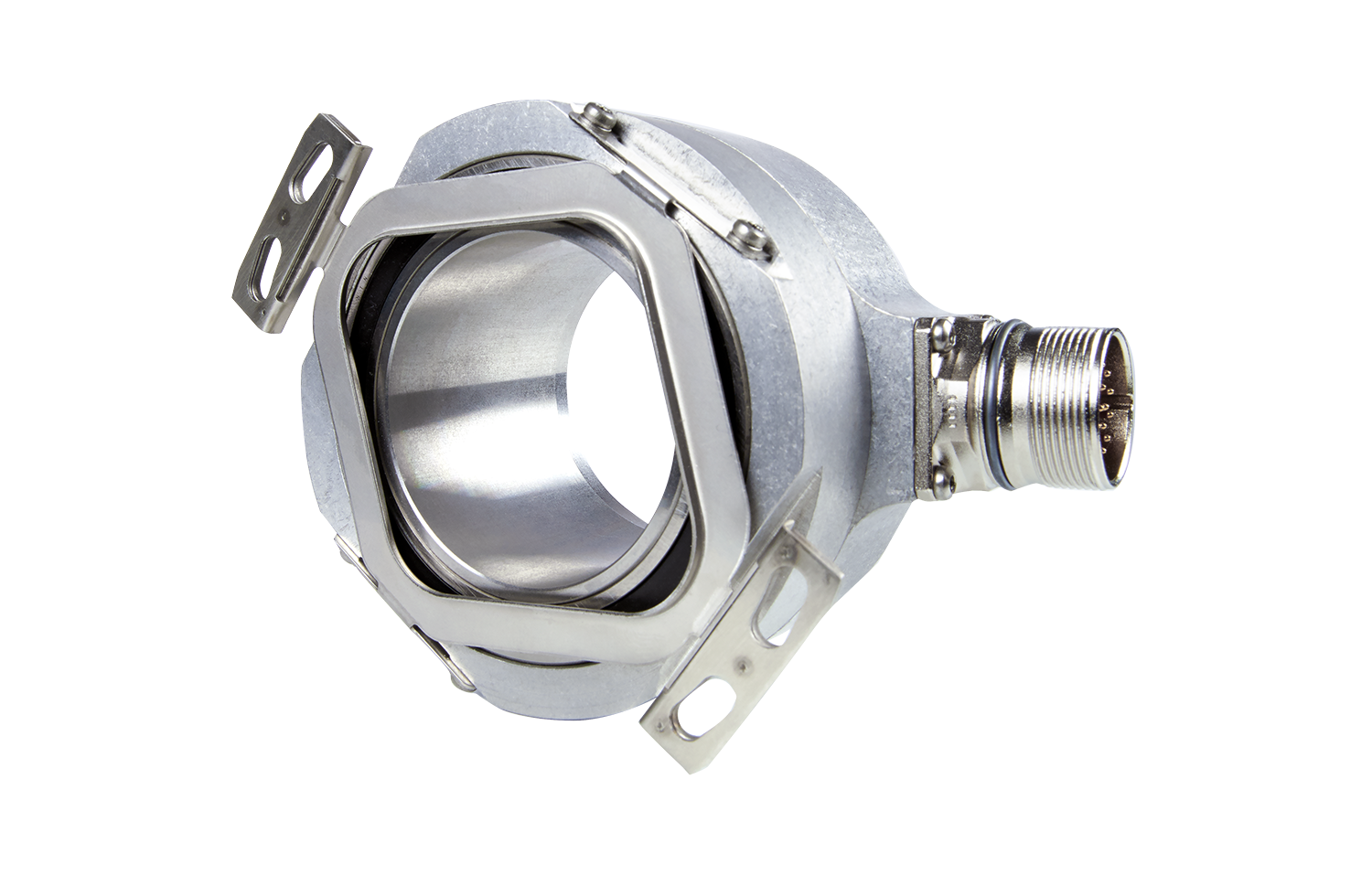

Serie ECN 100

Absolute roterende encoders met eigen lagering

  • Zeer hoge axiale tolerantie tot ±1,5 mm
  • Doorgaande holle assen tot Ø 50 mm
  • Zeer hoge positioneringsnauwkeurigheid tot ±20"
  • 33.554.432 posities/omw
  • Max. bedrijfstemperatuur 100 °C
  • Interface: EnDat
  • Buitendiameter ≈ 87 mm

Rechtstreekse askoppeling

De holle as maakt rechtstreekse koppeling mogelijk tussen de as van de roterende encoders en de as van de klant. Er is geen aanvullende rotorkoppeling noodzakelijk. Door de hoge stijfheid worden hogere bandbreedten bereikt in de regeling. Tegelijkertijd zorgt dit voor aanzienlijk minder onnauwkeurigheden en lagere montagekosten.

Flexibel koppelen van apparatuur

De statorkoppeling compenseert de speling tussen motor en roterende encoders en corrigeert zo effectief onnauwkeurigheden. Ook schuine uiteinden en zelfs axiale speling tot ±1,5 mm worden betrouwbaar gecompenseerd. Bovendien maakt de statorkoppeling een zeer eenvoudige montage aan het oppervlak mogelijk.

Nauwkeurige positionering

Gelagerde roterende encoders met statorkoppeling garanderen een constant hoge nauwkeurigheid. Dankzij de optimaal op elkaar afgestemde componenten worden systeemnauwkeurigheden tot wel ±20 boogseconden bereikt.

Bewezen standaard

De roterende encoders van deze serie bieden een hoge betrouwbaarheid en geavanceerde techniek in een zeer robuust design. Al tientallen jaren bewijzen roterende encoders hun waarde in liften, printing- en gereedschapsmachines - wereldwijd en in grote aantallen.
