Serie KCI/KBI 100

Absolute roterende encoder zonder eigen lagering

  • Hoge axiale tolerantie tot ±0,5 mm
  • Doorgaande holle as Ø30 mm / Ø40 mm
  • Robuuste inductieve aftasting
  • Positioneringsnauwkeurigheid tot ±40"
  • 524.288 posities/omw
  • Multiturn-functie tot 65.536 omwentelingen
  • Max. bedrijfstemperatuur 115 °C
  • Interface: EnDat
  • Apparaatdiameter ≈ 74 mm

Robuuste constructie

De rotoreenheid wordt vastgeschroefd of opgeperst en maakt zo een directe koppeling mogelijk. De stijve constructie maakt hoge trillingsbelastingen van maximaal 400 m/s² op de stator en 600 m/s² op de rotor mogelijk. De robuuste inductieve aftasting is bovendien bijzonder ongevoelig voor vervuiling en magnetische velden.

Functional Safety

Roterende encoders van deze serie zijn ook beschikbaar met Functional Safety en veilige mechanische aansluiting. De systeemgeïntegreerde oplossing voor toepassingen tot SIL 3 zorgt ervoor dat storingen tot een minimum worden beperkt en dat installaties en machines veilig gebruikt kunnen worden.

Breed toepassingsgebied

Ongeacht of de multiturn-uitvoering met batterij-ondersteunde omwentelingsteller tot 65.536 omwentelingen of met ondersteuning van externe temperatuursensoren werkt – deze serie biedt de juiste roterende encoders voor uiteenlopende toepassingsgebieden.

Compact model

De roterende encoders van deze serie bieden hoge betrouwbaarheid en een robuust design in een compacte constructie. Dankzij hun geringe hoogte zijn roterende encoders van deze serie ook geschikt voor bijzonder kleine inbouwruimtes.

Contactpersoon – Verkoop

Afdeling verkoop

+31 318 58 18 00

info@heidenhain.nl
Lokale contactpersoon zoeken

Productvariant

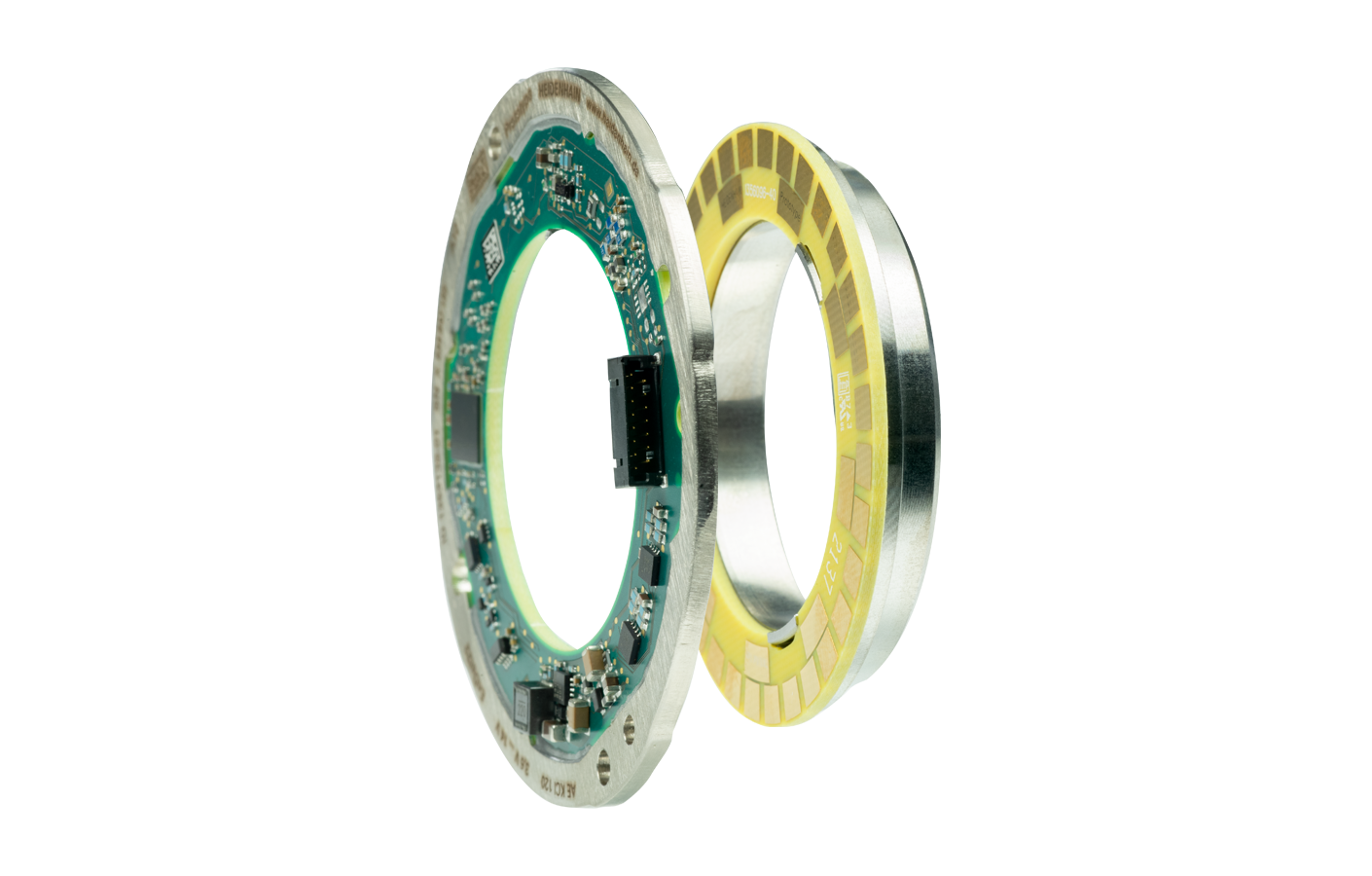

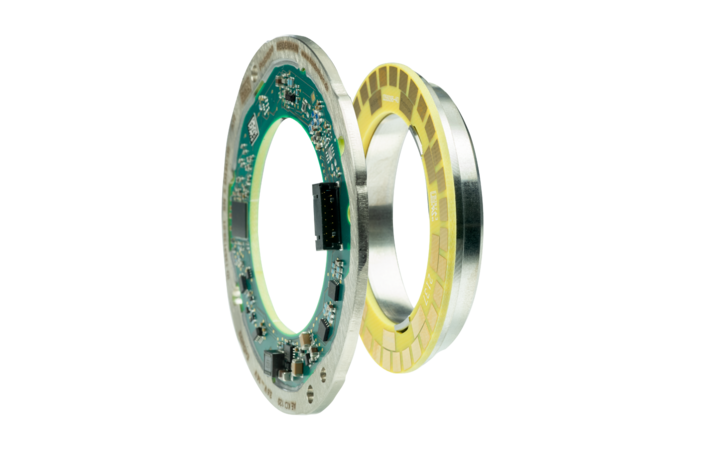

De serie KCI/KBI 100 bestaat uit een aftastkop en een gradenboog. Voor meer advies kunt u telefonisch, per e-mail of via ons contactformulier contact opnemen met onze verkoopafdeling.
Bent u op zoek naar meer oplossingen voor uw sector? In het sectoroverzicht vindt u meer informatie.

Aftasteenheid

Verdelingsschijf
